Der erste Schritt besteht darin, den Achstyp Ihres Fahrrads zu identifizieren. Es gibt 3 Haupttypen von Achsen.
Der häufigste Achstyp. Die Schnellspannachse hat einen Hebel, der die Achse mit einer Hutmutter am gegenüberliegenden Ende festklemmt.
Die Steckachse hat auf beiden Seiten eine Sechskantmutter. Es ist bei Fahrrädern mit festem Gang und Singlespeed sowie Naben mit Nabenschaltung üblich.
Steckachsen sind dick und hohl. Sie sind bei neueren Fahrrädern mit Scheibenbremsen üblich, insbesondere bei Mountainbikes.
Im zweiten Schritt bestimmen Sie Ihren Dropout-Typ.
Es gibt viele Arten von Aussetzern, aber um einen Burley-Anhänger anzukuppeln, konzentrieren wir uns auf zwei Hauptkategorien.
Nicht alle Aussetzer sehen genauso aus wie die hier gezeigten Beispiele. Wenn Sie sich bezüglich Ihres Ausfalltyps nicht sicher sind, wenden Sie sich bitte an Ihren örtlichen Fahrradhändler.
Die meisten Fahrräder haben ein Standard-Ausfallende. Sie werden nicht alle so aussehen, aber das Wichtigste, worauf Sie achten sollten, ist ein flacher Bereich um und unter der Achse, wo die Stahlkupplung bündig am Rahmen anliegen kann.
Ausfallenden mit Kapuze haben eine hervorstehende Metallhaube, die sich um die Oberseite des Ausfallendes erstreckt. Sie sind bei Custom- oder handgefertigten Fahrrädern üblich. Sie können verhindern, dass die Stahlkupplung bündig am Rahmen anliegt. Dieses Problem wird durch die Adapter gelöst, über die Sie später lesen werden.
Nachdem Sie nun wissen, welche Art von Achse und Ausfallende Sie haben, können Sie anhand der folgenden Tabelle feststellen, ob Sie zusätzliche Teile zum Anschließen benötigen
Ihr Burley-Anhänger.
Standard-Dropout
Stahlkupplung (im Lieferumfang enthalten)
Stahlkupplung (im Lieferumfang enthalten)
Stahlkupplung (im Lieferumfang enthalten)
+ Burley Steckachse
Kapuzenausfall
Stahlkupplung (im Lieferumfang enthalten)
+ Adapter
Stahlkupplung (im Lieferumfang enthalten)
+ Adapter
Stahlkupplung (im Lieferumfang enthalten)
+ Burley Steckachse

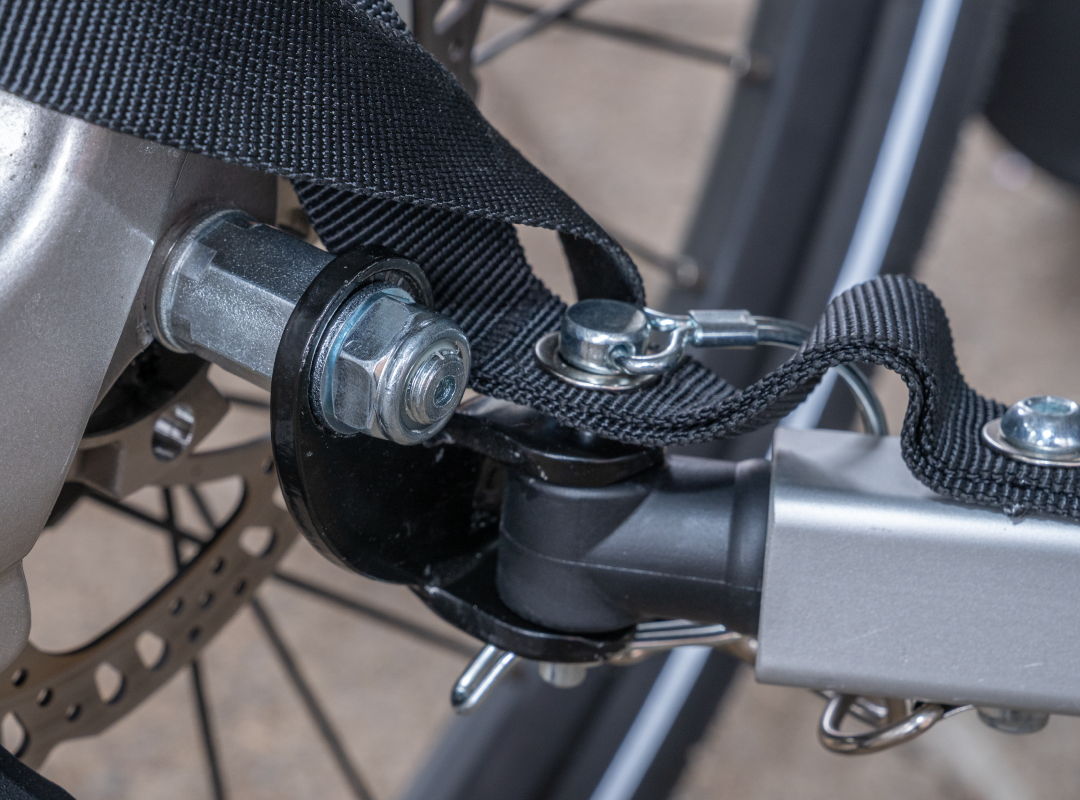

EIN: Sie benötigen einen Adapter, wenn Ihr Ausfallende keinen Platz für die Kupplung hat, damit die Kupplung bündig am Fahrradrahmen anliegt, oder in einigen Fällen, wenn durch das Hinzufügen der Kupplung die Achse zu kurz wird, um die Mutter wieder anzubringen. In diesen Fällen fungiert der Adapter als Abstandshalter. Es bietet eine flache Oberfläche abseits des Ausfallendes, sodass die Kupplung bündig auf einer festen Oberfläche sitzt. Bei zu kurzen Achsen für den Wiedereinbau wird die Länge der Achse verlängert, damit sie sicher mit der Anhängerkupplung montiert werden kann
EIN:Dies hängt von der Größe und dem Gewinde Ihrer Achse ab. Verwenden Sie die Adapterführung und die Achspassführung in Schritt 4, um zu bestimmen, welches Teil für Sie geeignet ist.
*Es ist möglich, dass durch das Hinzufügen der Stahlkupplung Ihre Bolzenachse zu kurz wird, um die Mutter wieder anzubringen. In diesem Fall benötigen Sie einen Adapter.
Quick Release (QR)-Adapter
Wenn Sie eine Schnellspannachse haben, benötigen Sie den QR-Adapter. Dies ist der am häufigsten verwendete Adapter.
Anschraubbare Achsadapter
Es gibt drei Adaptermodelle, die für Anschraubachsen gelten. Sie müssen die kennen Durchmesser und Gewindesteigung Ihrer Achse. Wir empfehlen, diese Informationen direkt von Ihrem Fahrrad-/Achsen-/Nabenhersteller zu erhalten. Sobald Sie diese Informationen haben, können Sie den passenden Adapter anhand des Achsdurchmessers und der Gewindesteigung auswählen, die im Adapternamen angegeben sind.
- Adapter sind nach dem benannt Durchmesser x Gewindesteigung.
- Zum Beispiel: M10 x 1,0.
- In diesem Beispiel ist M10 der Durchmesser und 1,0 die Gewindesteigung.
Eine Anleitung zur Installation des Adapters liegt dem Adapter bei. Adapter können auf unserer bestellt werden Kupplungen & Adapter Seite.
12 mm Steckachsenadapter
Der Quick Hitch bietet eine innovative, werkzeuglose Möglichkeit, den Travoy an Ihrer Sattelstütze zu befestigen und lässt sich einfach mit einem Schalter lösen – ideal für Bikeshare-Fahrräder. Der schnelle und einfache Anhängeranschluss sorgt für mühelose Übergänge bei Besorgungen in der Stadt.
*Bitte beachten Sie bei veralteten Travoy-Modellen, dass Quick Hitch und Travoy Hitch rückwärtskompatibel miteinander sind.
Die optionale Gepäckträgerhalterung verschiebt den Montageort für die Travoy-Kupplung auf einen hinteren Fahrradträger, wenn mehr Platz benötigt wird. Die Rack Mount ist nur mit der Travoy Hitch kompatibel (nicht kompatibel mit der Quick Hitch).
